Прямая, параллельная прямой

Отношение предназначено для построения Прямой линии, параллельной заданной Прямой 1 и отстоящей от нее на заданной Дистанции. Отношение предназначено также для построения окружности, радиус которой равен сумме радиуса окружности, указанной в параметре Прямая 1 и величины Дистанция. Если в качестве дистанции указана окружность, то в качестве величины дистанции принимается радиус окружности (с учетом знака радиуса). В качестве параметра Прямая 1 допускается указание кривой Безье и сплайна, при этом в качестве выходного объекта образуется сплайн, приближенный к теоретической эквдистантной линии исходного объекта.

В результате выполнения отношения образуется объект (прямая или окружность)с атрибутом "инцидентностной" линии.

Если исходным объектом является прямая, то при положительном значении величины дистанции образуется прямая, параллельная заданной, находящаяся с правой стороны по отношению к направлению исходной прямой. При отрицательном значении дистанции образуется прямая с левой стороны исходной линии.

Если исходным объектом является окружность, то в качестве выходного объекта образуется окружность, радиус которой равен сумме радиуса исходной окружности и величины дистанции.

Если тип объекта, указанного во входном параметре, несовместим с типом этого параметра, то при активизированном флажке NIL в выходной параметр заносится NIL-объект.

Клавиша	Предварительно выделено:	Действие	Выделение после действия:
-	Прямая, определенная функцией	Изменение геометрического места проведения эквидистантной прямой (окружности) за счет изменения знака второго параметра на противоположный	Выделение сохраняется
o	Прямая	Построение прямой линии, параллельной выделенной прямой линии; относительное положение строящейся прямой линии задается текущим положением курсора	Выделение исходной прямой не снимается

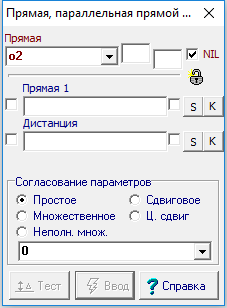

Параметры	Типы объектов	Функциональное назначение параметров
Прямая	Прямая / окружность / сплайн	Строящаяся прямая, параллельная заданной
Прямая 1	Прямая / окружность / кривая Безье / сплайн	Исходная прямая (окружность)
Дистанция	Величина, размер, окружность	Расстояние между исходной и строящейся прямыми, если исходный объект - прямая Приращение радиуса получаемой окружности, если исходный объект - окружность

Прототип команды: O7 Согласование Прямая ; {-}Прямая_1 {-}Дистанция .

Пример:

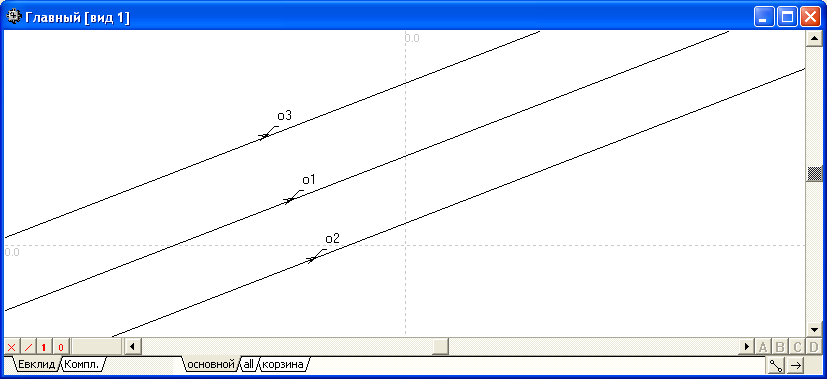

Провести две прямые, параллельные заданной.

Алгоритм "Главный"

1		Прямая o1 задана координатами двух точек: X1= -267 , Y1= -14 , X2= 36 , Y2= 103 .
2		Прямая o2 проведена параллельно прямой o1 на расстоянии 62.56 .
3		Прямая o3 проведена параллельно прямой o1 на расстоянии -68.33 .
