Окружность задана тремя точками


Отношение предназначено для задания окружности по известным трем точкам, не лежащим на одной прямой. Точки должны быть собственными точками вещественной плоскости. Ориентация образованной окружности определяется направлением, определяемом положением второй точки относительно условной прямой, проведенной из центра окружности в первую точку. При нахождении второй точки слева относительно направления прямой ориентация окружности задается по направлению против часовой стрелки. В противном случае - по часовой стрелке.

Если тип объекта, указанного в любом из входных параметров, оказывается несовместимым с типом этого параметра, то при установленном флажке NIL в выходной параметр заносится значение NIL-объекта.




Клавиша
Предварительно
выделено:
Действие
Выделение после действия:
g, G Три точки Построение окружности по трем точкам Выделение вершин снимается

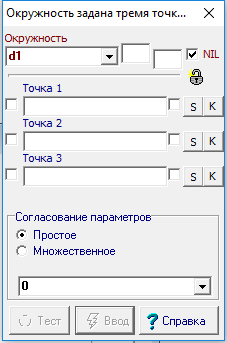

Параметры
Типы объектов
Функциональное назначение параметров
Окружность
Окружность / прямая линия
Строящаяся окружность / прямая, если три точки расположены на одной пряиой
Точка 1
Точка
Первая точка, через которую проводится окружность
Точка 2
Точка
Вторая точка, через которую проводится окружность
Точка 3
Точка
Третья точка, через которую проводится окружность


Прототип команды: D4 Согласование Окружность ; Точка1 Точка2 Точка3 .

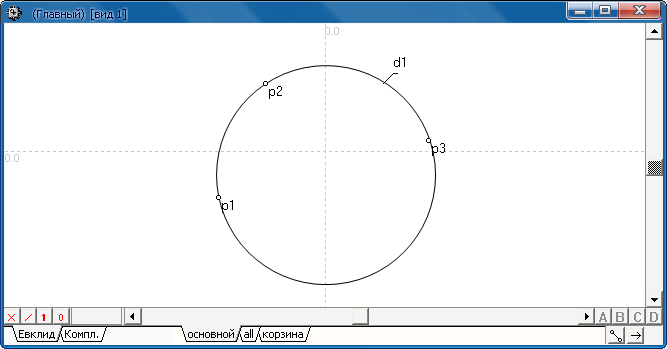

Пример:

Провести окружность через точки p1, p2 и p3.


Алгоритм "Главный"
1
Точка p1 задана координатами -106.5 и -46.5 .
2
Точка p2 задана координатами -59.5 и 67.5 .
3
Точка p3 задана координатами 103.5 и 10.5 .
4
Окружность d1 проведена через точки p1 , p2 и p3.
