Особенности контроллера FT811

Усовершенствованный встроенный видеодвигатель FT811 представляет собой серию простых в использовании графических контроллеров, предназначенных для встроенных приложений, для создания высококачественных человеко-машинных интерфейсов (ЧМИ).

Основные показатели :

• Усовершенствованный встроенный движок видео (EVE) с графикой высокого разрешения и воспроизведением видео,
• Функциональность FT81X включает в себя графический контроль, управление звуком и интерфейс сенсорного управления,
• Распиновка обратно совместима с FT800 (FT810) и FT801 (FT811),
• Поддержка нескольких виджетов для упрощенной реализации дизайна,
• Встроенные графические операции позволяют пользователям с небольшим опытом создавать высококачественные дисплеи,
• Поддержка емкостного сенсорного экрана с обнаружением до 5 касаний,
• Аппаратный движок может распознавать сенсорные метки и отслеживать движение сенсорного экрана. Обеспечивает уведомление до 255 сенсорных меток,
• Улучшенная обработка эскизов,
• Программируемый контроллер прерываний обеспечивает прерывания для хоста MCU,
• Встроенный кварцевый генератор 12 МГц с ФАПЧ, обеспечивающий программируемые системные тактовые импульсы до 60 МГц,
• Команда переключения часов для внутреннего или внешнего источника синхронизации. Для более высокой точности можно использовать внешний кварцевый или тактовый вход 12 МГц,
• Видео RGB параллельный выход; конфигурируется для поддержки PCLK до 60 МГц и выхода R / G / B от 1 до 8 бит,
• Программируемая синхронизация для настройки синхронизации HSYNC и VSYNC, позволяющая подключаться к многочисленным дисплеям,
• Поддержка ЖК-дисплея с разрешением до SVGA (800x600) и форматов с режимом включения данных (DE) и режимом VSYNC / HSYNC,
• Поддержка ландшафтных и портретных ориентаций,
• Дисплей включает выход управления на ЖК-панель,
• Встроенная графическая память объемом 1 МБ, ОЗУ кадрового буфера не требуется,
• Поддержка воспроизведения видео в формате AVI с кодировкой motion-JPEG,
• Выход моноканала с выходом ШИМ,
• Встроенный синтезатор звука,
• Воспроизведение звуковых волн для моно 8-разрядного линейного PCM, 4-разрядного формата кодирования ADPCM и µ-Law на частотах дискретизации от 8 кГц до 48 кГц. Встроенный цифровой фильтр снижает сложность конструкции системы внешней фильтрации,
• ШИМ-выход для управления яркостью подсветки дисплея,
• Усовершенствованная объектно-ориентированная архитектура позволяет использовать недорогой MPU / MCU в качестве системного хоста с использованием интерфейсов SPI,
• Поддержка линий данных SPI в одиночном, двойном или четырехместном режиме; Частота SPI до 30 МГц.

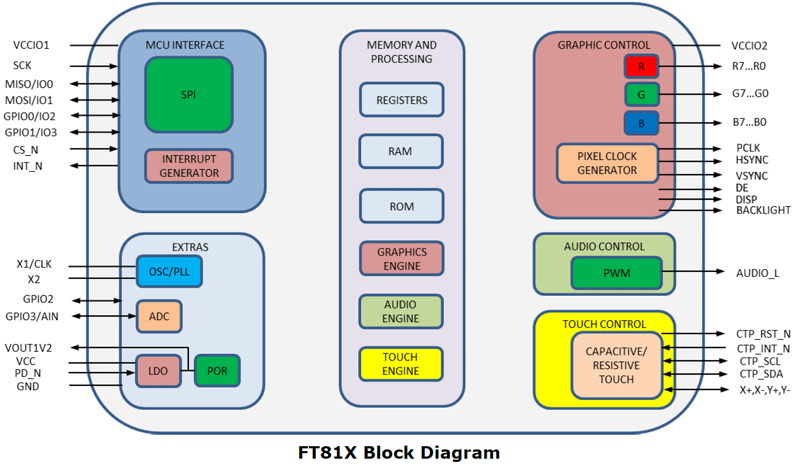

Функциональная блок-схема FT811 представлена на рисунке ниже:

FT811 в настоящее время поддерживает емкостные сенсорные модули с чипом привода FT5x06, FT5x16 или IQS5xx.

Интерфейс

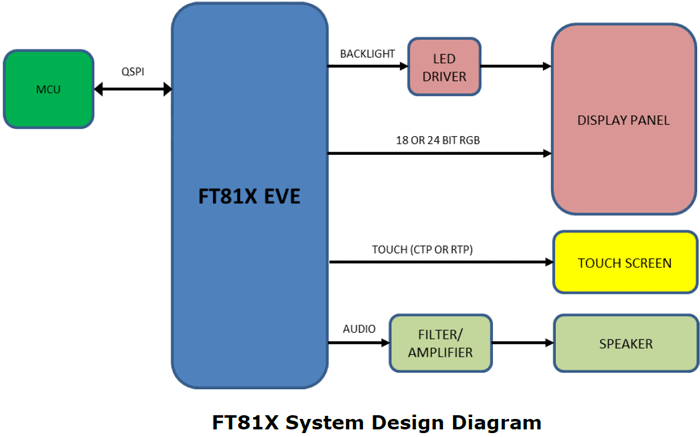

Блок-схема интерфейса приложения FT811 представлена на рисунке ниже:

FT811 отображается в MCU хоста как SPI или I2C с отображением в памяти. Хост связывается с FT811, используя операции чтения и записи в большое (8 мегабайт) адресное пространство.
В этом адресном пространстве выделены области для графики, аудио и управления.

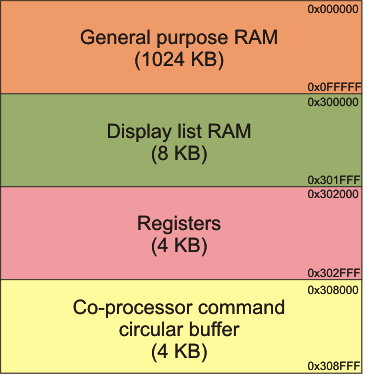

На следующем изображении вы можете увидеть организацию внутренней памяти FT811:

• General purpose graphics RAM (GRAM) используется для хранения необработанных растровых данных, аудио и шрифтовых (не встроенных) данных. Эти три составляют так называемый ресурс GRAM, используемый контроллером FT810.
• Display List RAM используется для хранения списка команд отображения, таких как команды для рисования компонентов, изображений и т. д., которые будут выполняться при каждом рисовании экрана.
• Control Registers используются для управления контроллером FT810 и его внутренними модулями.
• Coprocessor RAM является частью оперативной памяти FT810, используемой сопроцессором.
